CBS

当社の気候・バーンイン試験システム（CBS）は、湿度レベルが互いに影響を及ぼさない独立した気候チャンバーを備えています。これにより、システムの効率性が極めて高くなります。

独立気象室

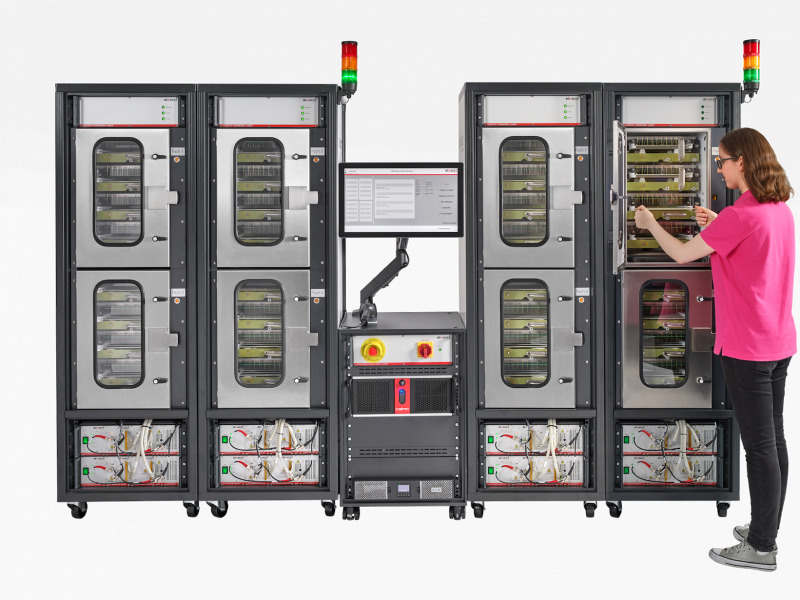

CBS生産設備は、ロード・アンロード測定ポイント、気候制御チャンバー、および関連する計測電子機器で構成されています。
フル装備のシステムでは、8つの小型気候制御チャンバーが利用可能で、各チャンバーには4つのマガジンが備えられています。
各チャンバーでは、パッシブシステムによって湿度が個別に調整されます。
これにより、チャンバーへのロードとアンロードを個別に行うことができます。

常にサンプルにぴったりフィット

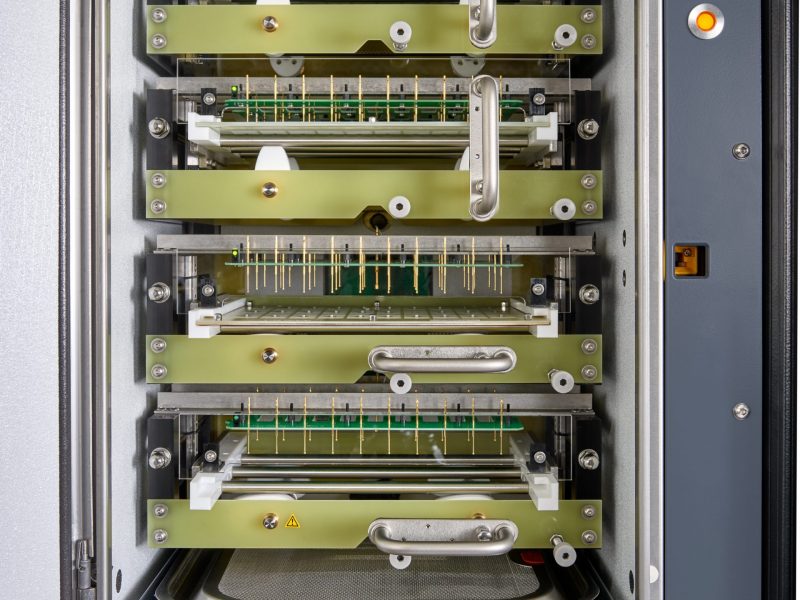

例として、主に多層構造の測定に使用されるCBSの画像をご覧ください。
この設計により、同じ接触システムで様々な形状やサイズのアクチュエータを加工することが可能です。
当社の他のシステムと同様に、このCBSも様々なサンプル設計に合わせて調整可能です。
湿度の上昇が測定機器の耐久性や接触品質に影響を与えることのない構造となっています。

マガジンのプリロード

このシステムのロード・アンロード測定ポイントでは、個々のサンプルマガジンを個別に準備できます。
マガジンにはバーコードが印刷されており、スキャナーで読み取ることでサンプルの正しい割り当てを確認できます。
この情報はロードポイントからメインシステムに転送され、完全なトレーサビリティが確保されます。

これがあなたにとって何を意味するか

さまざまなアクチュエータの長さと直径に対応する1つのシステム
堅牢な設計と高度な自動化により、エラーに対する脆弱性が低い
メンテナンスの必要性が低い
アクチュエータのコスト効率の高いバーンインテスト
積み込みと積み下ろしを別々に行うことでダウンタイムを短縮
生産量の増加時に容易に拡張できるオプション

あなたにできること

最大960個の圧電部品を単一システムで並列バーンインテスト
レシピに基づいてカスタマイズされたバーンインテストパラメータをプログラムする
処理プロセス中の漏れ電流を同時に測定するハイサイド電流測定
極性、漏れ電流などを測定します。
さまざまな電圧範囲が利用可能
プロセス関連情報をスキャンするためのバーコードスキャナー

あなたにとってのメリット

モジュラー設計により、ニーズに合わせて低コストでカスタマイズできます
個別チャンバーシステムにより、干渉なく個別に装填可能
信頼性が高く費用対効果の高い湿度調整を実現するパッシブ湿度システム
生産プロセスに合わせてソフトウェアを柔軟に調整
高度な自動化により、長時間の詳細なトレーニングを必要とせず、簡単に操作できます。
ロード/アンロード測定ポイントにより独立したサンプル準備が可能
アクチュエータの割り当てを容易にする可視化ツール
効率的なシステムロードのためのマガジン
測定前にすべてのコンポーネントの接触テストを実施し、分極方向をチェックします。
