圧電ポリマーおよびソフトマテリアル用サンプルホルダー

圧電ポリマーおよびソフトマテリアル用サンプルホルダー

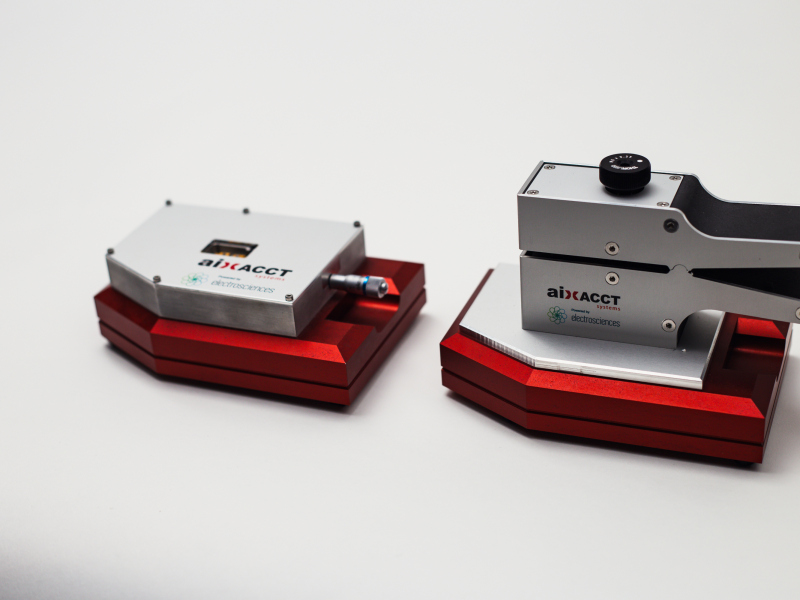

aixACCT SystemsとElectrosciencesは、革新的な材料特性評価装置の開発で提携しています。これがESPYシリーズの原点であり、ポリマー（PVDFなど）、複合材料、誘電エラストマー、メンブレン、繊維、生物学的ソフトマテリアルといったソフト圧電材料の特性評価を可能にします。

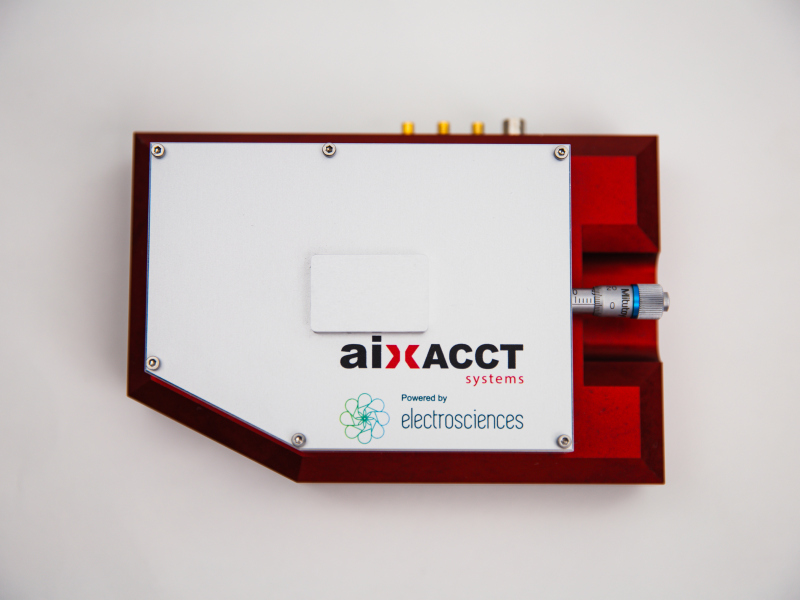

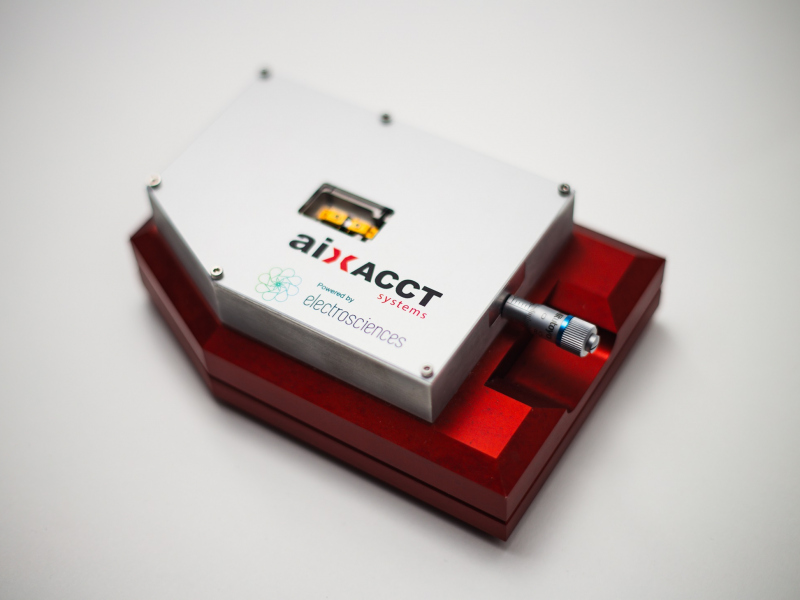

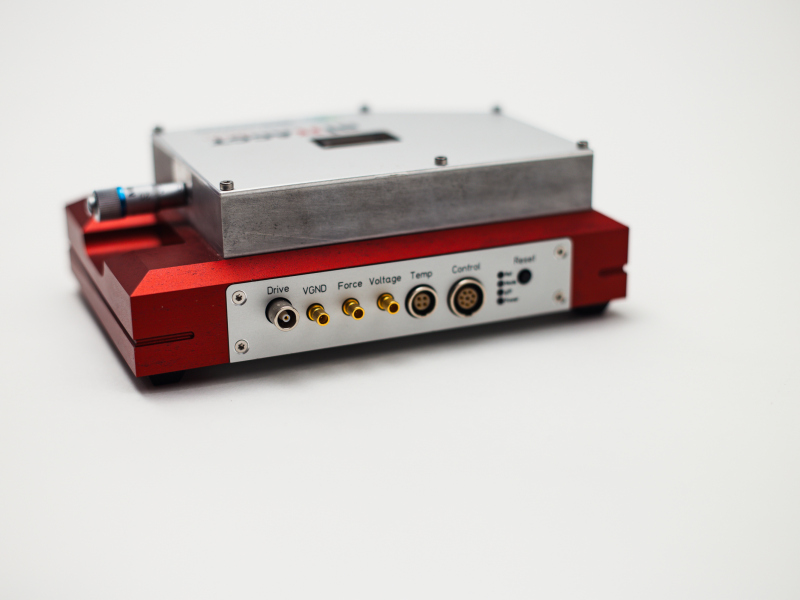

ESPY31

d 31 /d 32係数を測定するための基本システム

ESPY31デバイスは、 d 31およびd 32圧電係数を直接測定するために、計量精度とSIトレーサビリティに細心の注意を払って開発されました。
本デバイスは、圧電ポリマー（PVDFなど）、複合材料、誘電エラストマー、生体ソフトマテリアルなどの圧電材料の特性評価に適しています。
当社の装置は、システムのトレーサブルな校正によって定量化された精度により、高精度と優れた測定再現性を提供します。

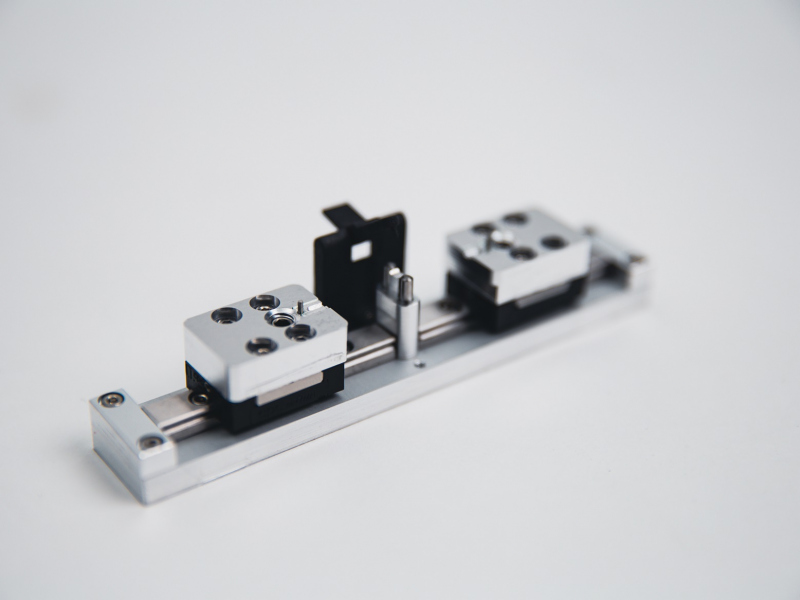

ESPY31には、サンプル固定具と完全に位置合わせされた一体型力測定セルが内蔵されており、サンプルへの軸上荷重は均一で、軸外荷重はゼロです。
これにより、d 31またはd 32係数測定において最高の精度が保証されます。

特徴

• 直接圧電係数d31およびd32の決定
• ユーザーに依存しない測定再現性：標準偏差 < 0.03 pC/N
• 比類のない測定精度：100 fAの電流分解能とサブpCの電荷精度
• 均一な機械力の適用により曲げ/ねじり力が排除されます
• 温度制御湿度チャンバーに対応
• サンプル付近の温度と湿度のセンシング
• 電気特性：分極、静電容量、誘電損失、誘電率、漏れ電流
• ユーザー定義のスクリプトによる自動データ取得
• ドイツ製ハンドメイド

仕様

ESPY33

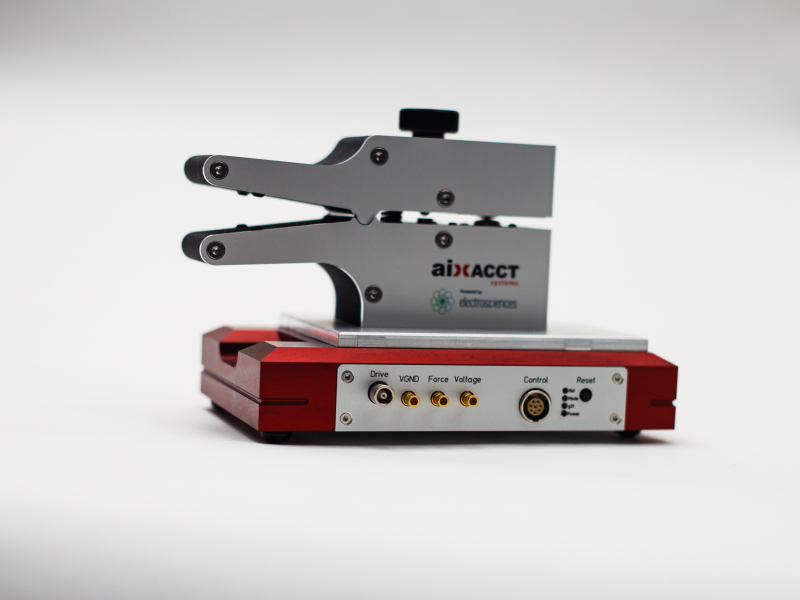

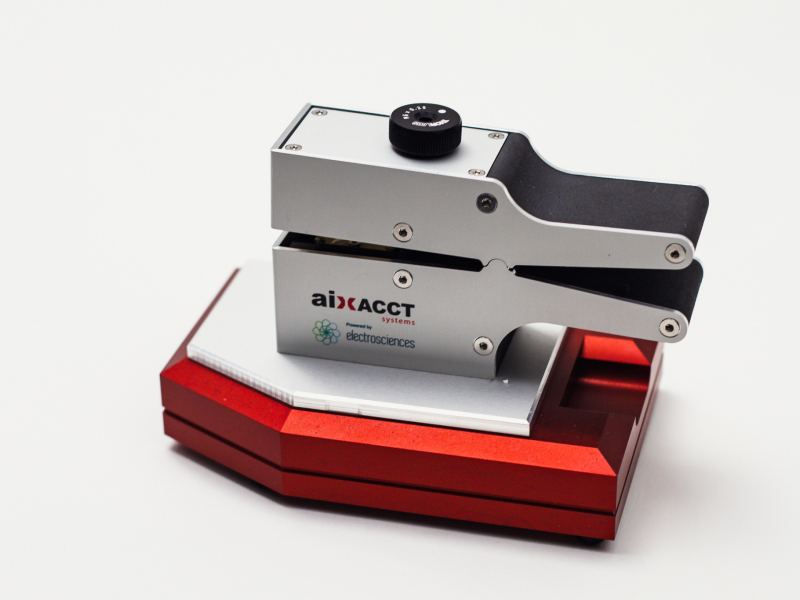

ESPY33 – 圧電d 33係数の精密測定

ESPY33は、フィルム、シート、ディスク、ウェーハ、ソフトポリマー、生体材料における圧電係数d 33を、正確かつトレーサブルに測定するために設計されています。
当社の装置は特許保護された独自の機能を備えており、以下の主な特長を備えています。

特徴

• 正確な d33 測定: 統合された力測定セルにより、軸上の負荷が均一になり、軸外の力が排除されます。
• 高感度: 特別に設計された電子回路と統合されたロックイン検出により、圧電係数が低い材料の特性評価が可能になります。
• トレーサブル校正: 基準サンプル*に依存せずに校正されるため、ドリフトや劣化の問題を回避できます。
• 最適化された電極形状: サンプル内の電気的および機械的な均一性を実現するように設計されており、応答の非線形性を最小限に抑えます。
• 調整可能なプリロード応力: 圧電サンプルの脱分極効果を最小限に抑えるための正確な設定が可能です。
• 包括的なデータ アクセス: 力、電流/電荷などの測定データを提供します。
• システム統合: 温度制御湿度チャンバーおよび拡張機能を備えた aixPES システムと互換性があります。

ESPY33は、圧電材料の機能特性を正確に評価する必要があるメーカー、研究者、および機関に最適です。医療用画像、エネルギーハーベスティング、フレキシブルアクチュエータなど、様々な業界に応用可能です。

仕様
